मॉडल: DTS-01
क्षमता: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
सटीकता: ±0.1; ±0.3; ±0.5%F.S
आउटपुट संवेदनशीलता: 1.0～1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc
विशेषताएं:
1, टॉर्क सेंसर उच्च सटीकता और स्थिर प्रदर्शन के साथ स्ट्रेन गेज और एकीकृत सर्किट से बना है।
2, उत्कृष्ट दीर्घकालिक स्थिरता के साथ

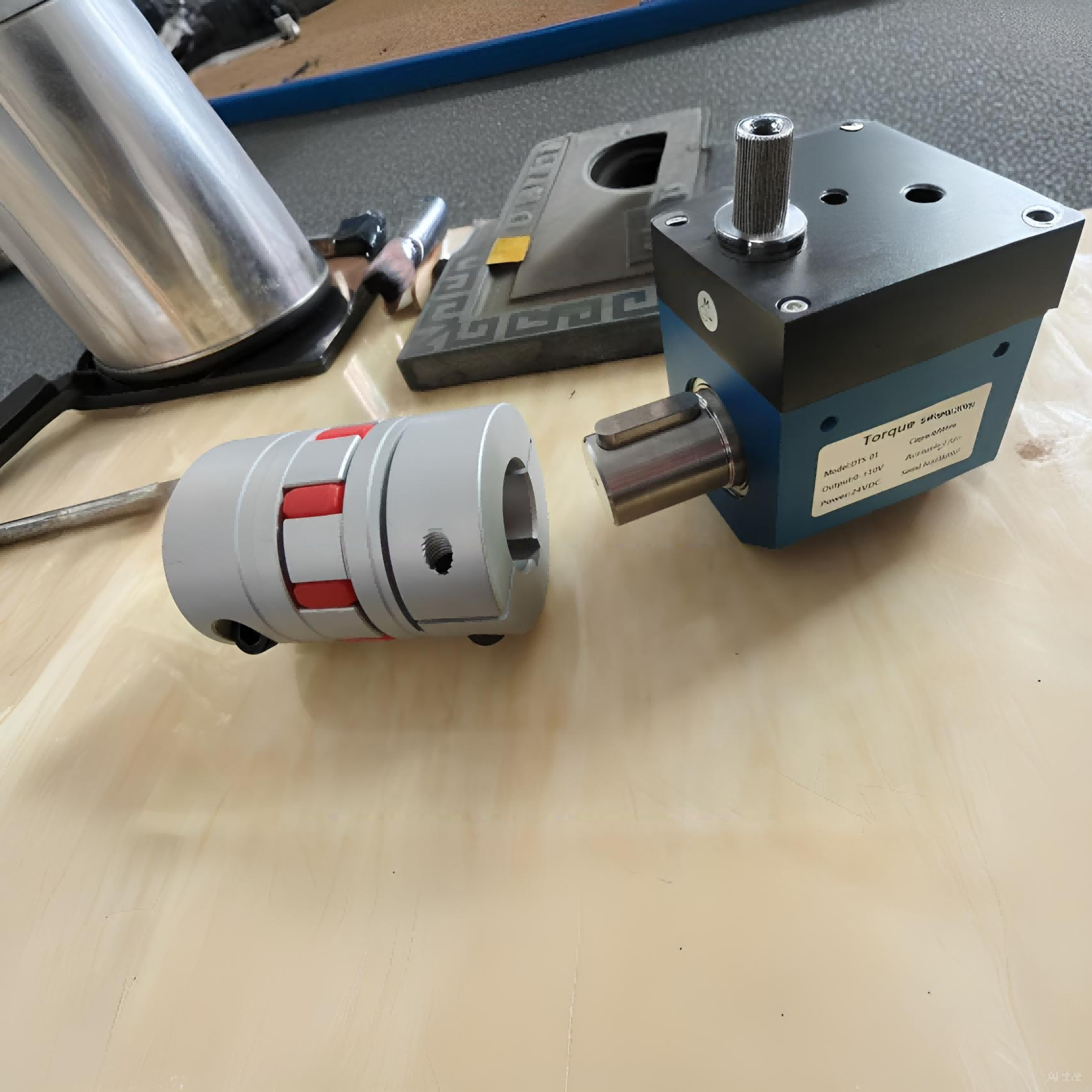

3, दोनों छोर पर कुंजी कनेक्शन के साथ
4, अधिकतम 4000RPM
तकनीकी विनिर्देश:
| कार्य तापमान: | -10～+80 ℃ |
| तापमान मुआवजा सीमा: | कमरे का तापमान ~+60 ℃ |
| शून्य पर तापमान प्रभाव: | ±0.1 %F.S/10 ℃ |
| उत्तेजना वोल्टेज : | 12 VDC |
| विद्युत रोधन प्रतिरोध: | 2000 MΩ/100VDC |
| इनपुट प्रतिरोध: | 700±10/350±10 Ω |
| आउटपुट प्रतिरोध: | 700±5/350±5 Ω |
| शून्य आउटपुट: | 0～±1 %F.S |
| सुरक्षा अधिभार: | 120 %F.S |
| केबल की लंबाई: | 3 मीटर |
|
केबल कनेक्शन: |
लाल: Exc+ काला: Exc - हरा: सिग्नल + सफेद: सिग्नल- |
आयाम: मिमी
कुंजी खांचा आयाम: LxDxW 22x3.5x6mm
1, अनुप्रयोग क्षेत्र
DTS श्रृंखला गतिशील टॉर्क सेंसर टॉर्क और यांत्रिक शक्ति खपत के लिए एक सटीक मापने वाला उपकरण है। मुख्य रूप से इसमें लागू किया गया है
1.1 विद्युत मोटर, इंजन मोटर, आंतरिक दहन इंजन और अन्य घूमने वाले उपकरण।
1.2 पंखा, पानी का पंप, टॉर्क रिंच
1.3 ट्रेन, ऑटोमोबाइल, ट्रैक्टर, हवाई जहाज, जहाज, खनन मशीन
1.4 जल पुनर्चक्रण प्रणाली
1.5 विस्कोमीटर
1.6 प्रक्रिया उद्योग
2, स्थापना आवश्यकता
2.1 ऊर्ध्वाधर और क्षैतिज दोनों स्थापना के लिए उपयुक्त

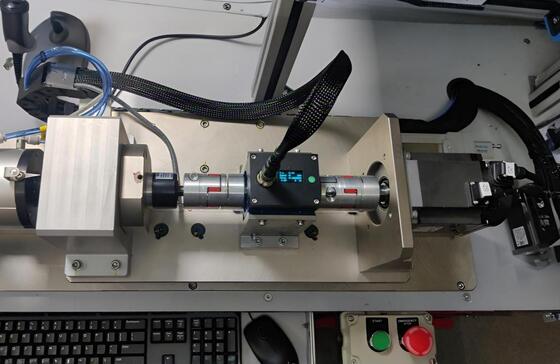

2.2 सभी लोडिंग उपकरण, टॉर्क सेंसर, पावर उपकरण एक ठोस मंच पर स्थापित किए जाने चाहिए ताकि अत्यधिक कंपन से बचा जा सके। अन्यथा, यह अस्थिर रीडिंग का कारण बन सकता है, सटीकता कम कर सकता है या टॉर्क सेंसर को नुकसान भी पहुंचा सकता है।

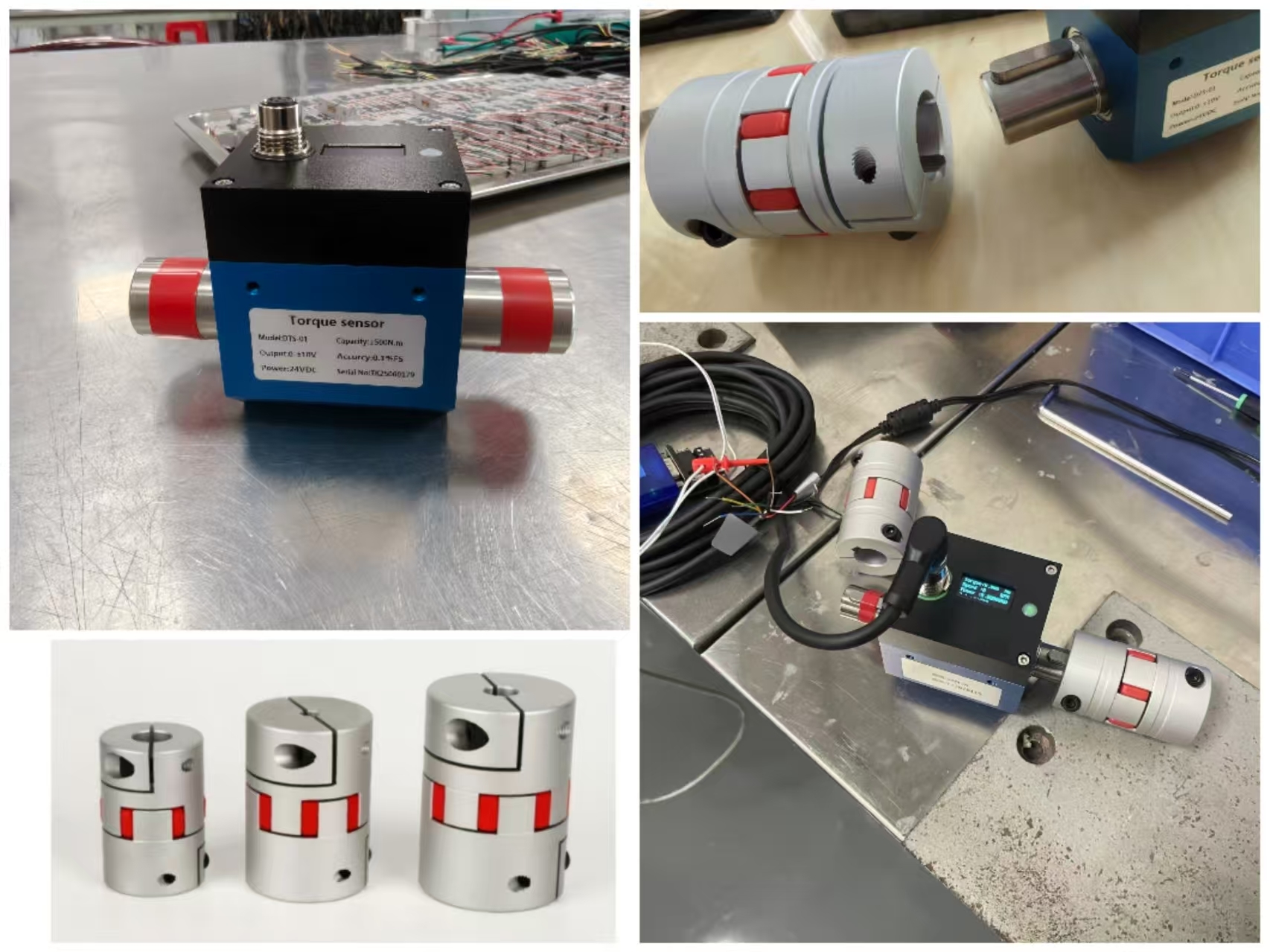

2.3 लोचदार पिन कपलिंग का उपयोग करें
2.4 टॉर्क सेंसर के मध्य भाग को ठीक करने के लिए लचीली फिक्सिंग की सिफारिश की जाती है। कठोर फिक्सिंग लागू न करें।
2.5 लोडिंग उपकरण, टॉर्क सेंसर, पावर उपकरण की संकेंद्रितता सहनशीलता Φ0.05mm से कम होनी चाहिए।
3, स्थापना चरण
3.1 शाफ्ट कनेक्शन प्रकार और टॉर्क सेंसर की लंबाई के आधार पर पावर उपकरण और लोडिंग उपकरण के बीच की दूरी की पुष्टि करें। एक्सिल लाइन (पावर और लोडिंग उपकरण की) और डेटम प्लेन के बीच के गैप को समायोजित करें, सुनिश्चित करें कि उनके बीच की संकेंद्रितता Φ0.03mm से कम है, फिर पावर और लोडिंग उपकरण को डेटम प्लेन पर ठीक करें।
3.2 प्रत्येक शाफ्ट पर कपलिंग स्थापित करें
3.3 टॉर्क सेंसर और डेटम प्लेन के बीच की दूरी को समायोजित करें, सुनिश्चित करें कि उनकी एक्सिल लाइन और पावर और लोडिंग उपकरण की एक्सिल लाइन के बीच की संकेंद्रितता Φ0.03mm से कम है। फिर टॉर्क सेंसर को डेटम प्लेन पर ठीक करें।
3.4 कपलिंग को ठीक करें, स्थापना समाप्त हो गई।
4, सामान्य स्थापना तरीके
4.1 जब गति 300RPM से कम हो, बार-बार दक्षिणावर्त और वामावर्त घुमाव न हो, तो टॉर्क सेंसर से जुड़ने और इसे घूमने से रोकने के लिए कुछ लचीली वस्तु का उपयोग किया जा सकता है।
4.2 जब गति 300RPM से अधिक हो, बार-बार दक्षिणावर्त और वामावर्त घुमाव के साथ, टॉर्क सेंसर के सामने और पीछे फिक्सिंग प्लेट आवश्यक है। टॉर्क सेंसर और फिक्सिंग बोर्ड के बीच सिलिकॉन रबर की 2-3 मिमी मात्रा जोड़ें जिसमें 15%-20% संपीड़न मात्रा हो ताकि इसे कठोर कनेक्शन बनने से रोका जा सके।
