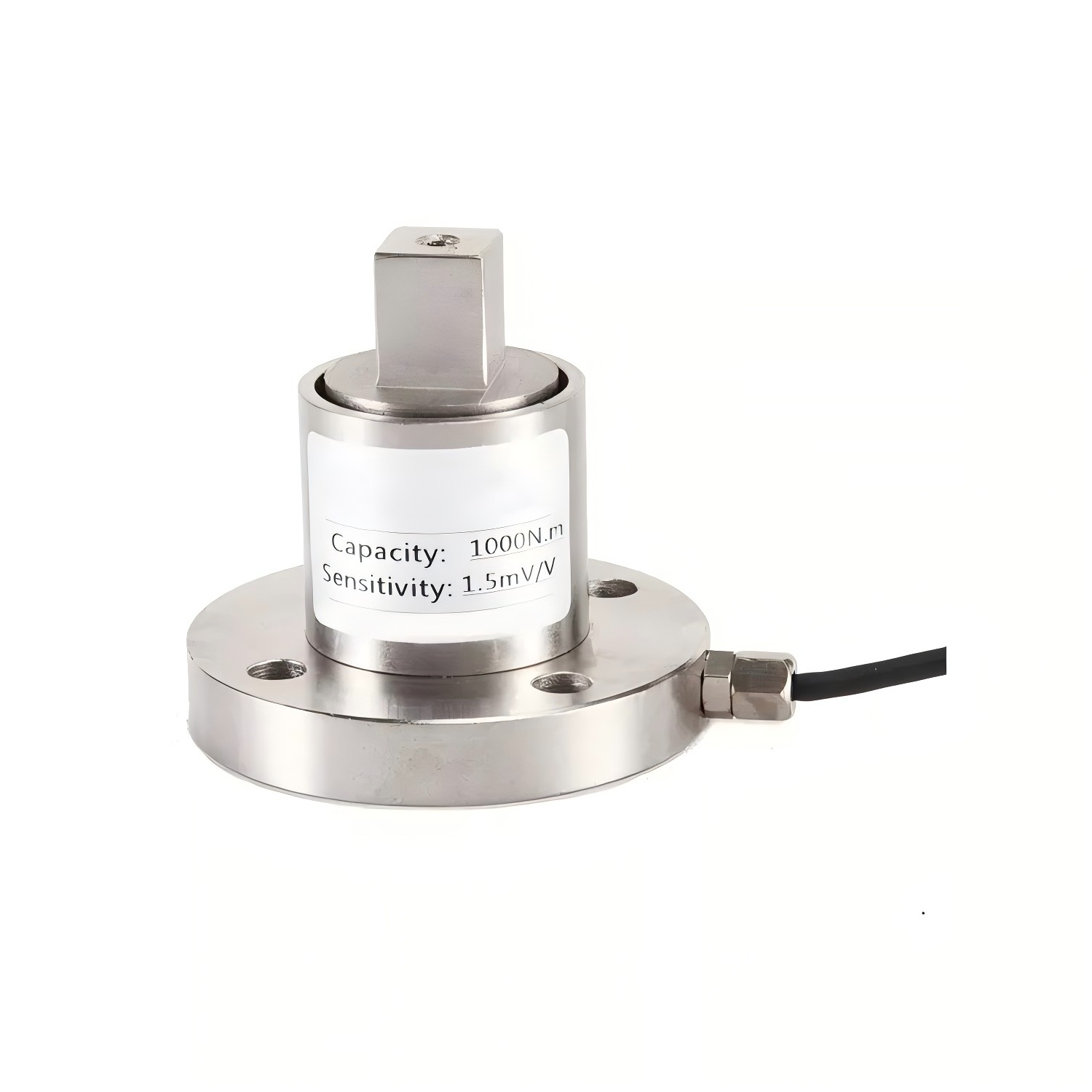

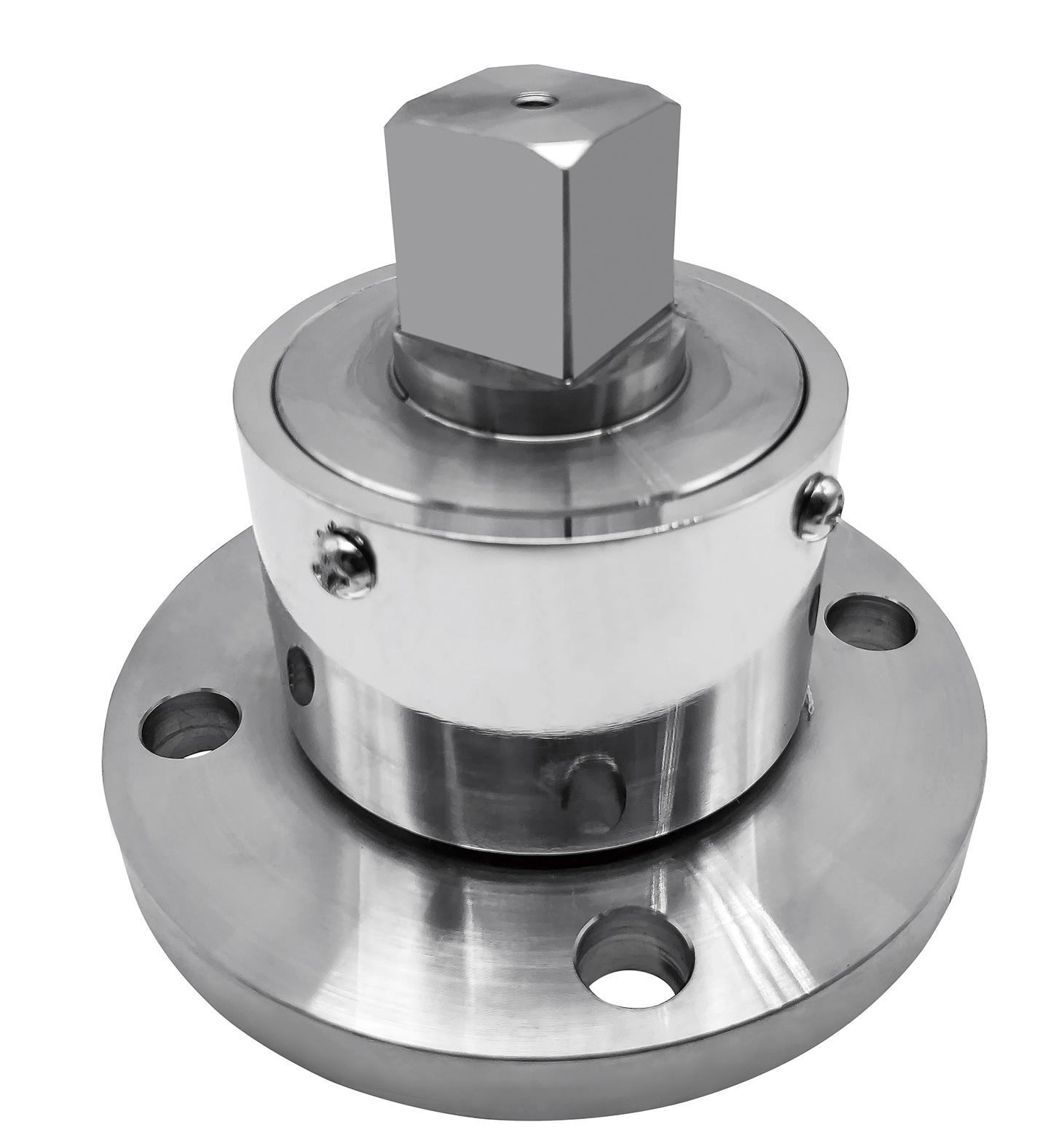

रिऐक्शन टॉर्क सेंसर स्क्वायर ड्राइव फॉर रिंच कैलिब्रेशन
मॉडल:ZNJ-103
विशेषताएँ:
1. यह सर्किट के साथ एकीकृत प्रतिरोध स्ट्रेन गेज का उपयोग करता है जो सटीक, स्थिर और बड़े माप रेंज का है।
2. मध्यम क्षमता का स्थैतिक माप, स्थापित करना आसान है।
3. एक छोर पर कुंजी (या बाहरी स्क्वायर कुंजी) जोड़, दूसरा छोर फ्लैंज्ड जोड़ के साथ।
4. रिऐक्शन टॉर्क सेंसर स्क्वायर ड्राइव फॉर रिंच कैलिब्रेशन
अनुप्रयोग:
आयाम: मिमी
विशिष्टता:
| पैरामीटर | विशिष्टता |
| क्षमता | 0~20,50,100,200,300,500,1000Nm |
| रेटेड आउटपुट | 1.5+10% mV/V |
| शून्य संतुलन | ±1%FS |
| गैर-रैखिकता | +0.1-0.3%FS |
| हिस्टैरिसीस | ±0.05%F.S |
| दोहराव | 0.05%F.S |
| क्रिप | 0.03%F.S/30min |
| आउटपुट पर तापमान प्रभाव | 0.03%F.S/10℃ |
| शून्य पर तापमान प्रभाव | 0.03%FS/10℃ |
| इनपुट प्रतिबाधा | 350/750±10Ω |
| आउटपुट प्रतिबाधा | 350/700±50Ω |
| प्रतिक्रिया आवृत्ति | 100μS |
| इन्सुलेशन | ≥5000MΩ/100V |
| अनुशंसित उत्तेजना | 10V(DC) |
| मुआवजा तापमान रेंज | -10 ~ 60℃ |
| ऑपरेशन तापमान रेंज | -20 ~ 65℃ |
| सुरक्षित अधिभार | 150%F.S |
| अंतिम अधिभार | 200%F.S |
| केबल का आकार | φ5.2 x 3 m |
| केबल रंग कोड | इनपुट लाल (+), काला (-) आउटपुट हरा (+), सफेद (-) |
| सामग्री | स्टेनलेस स्टील/मिश्र धातु इस्पात |
