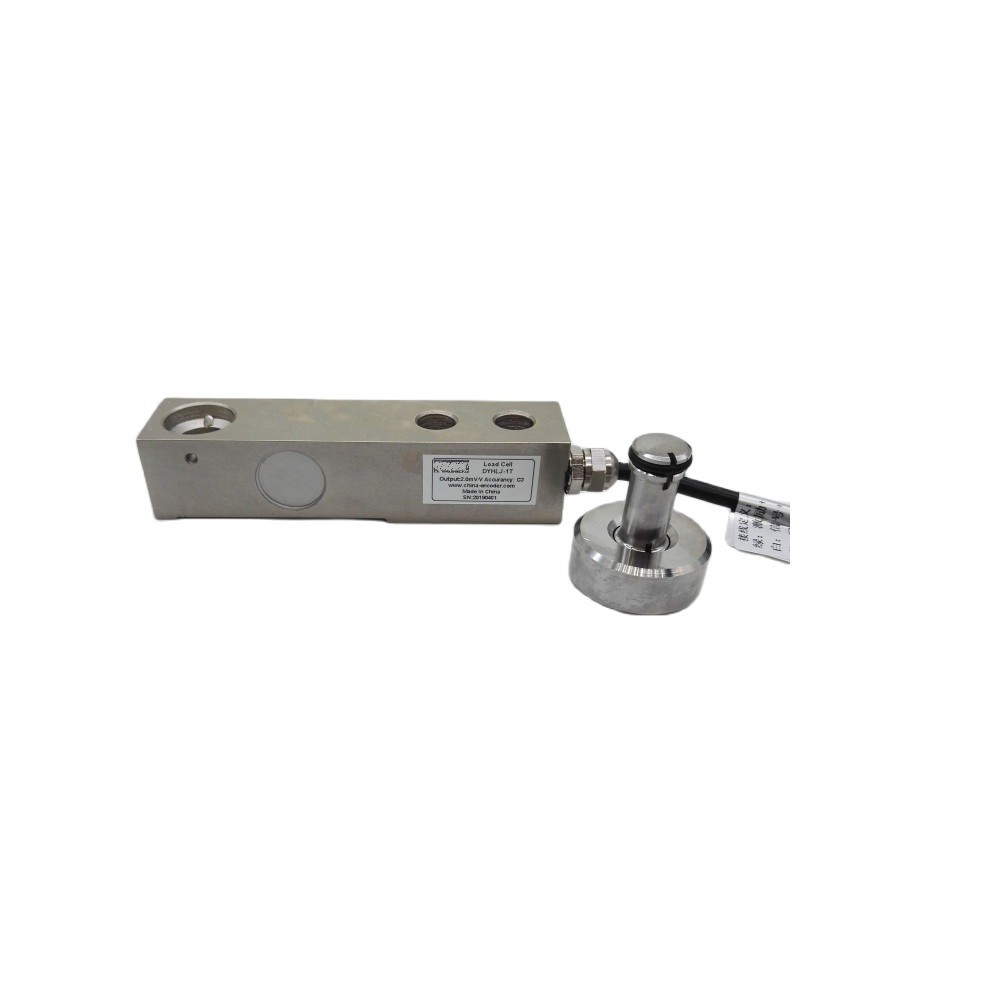

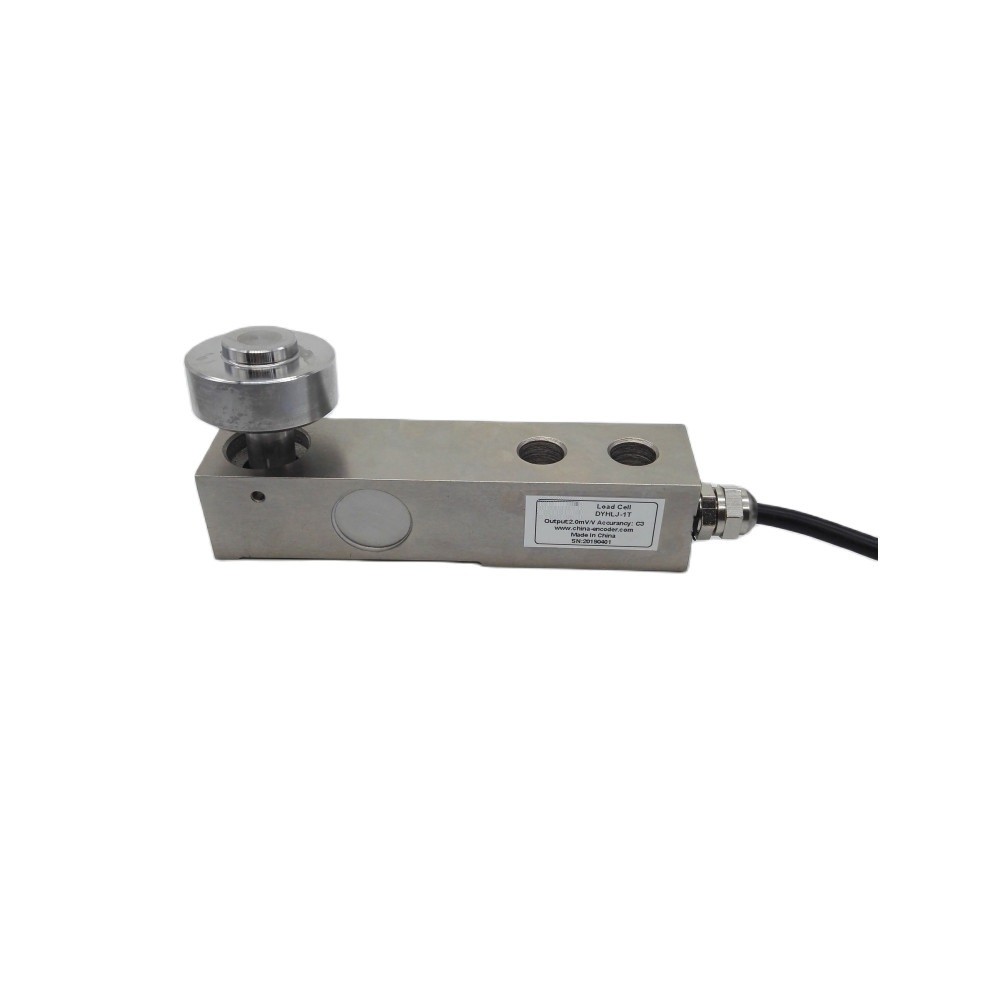

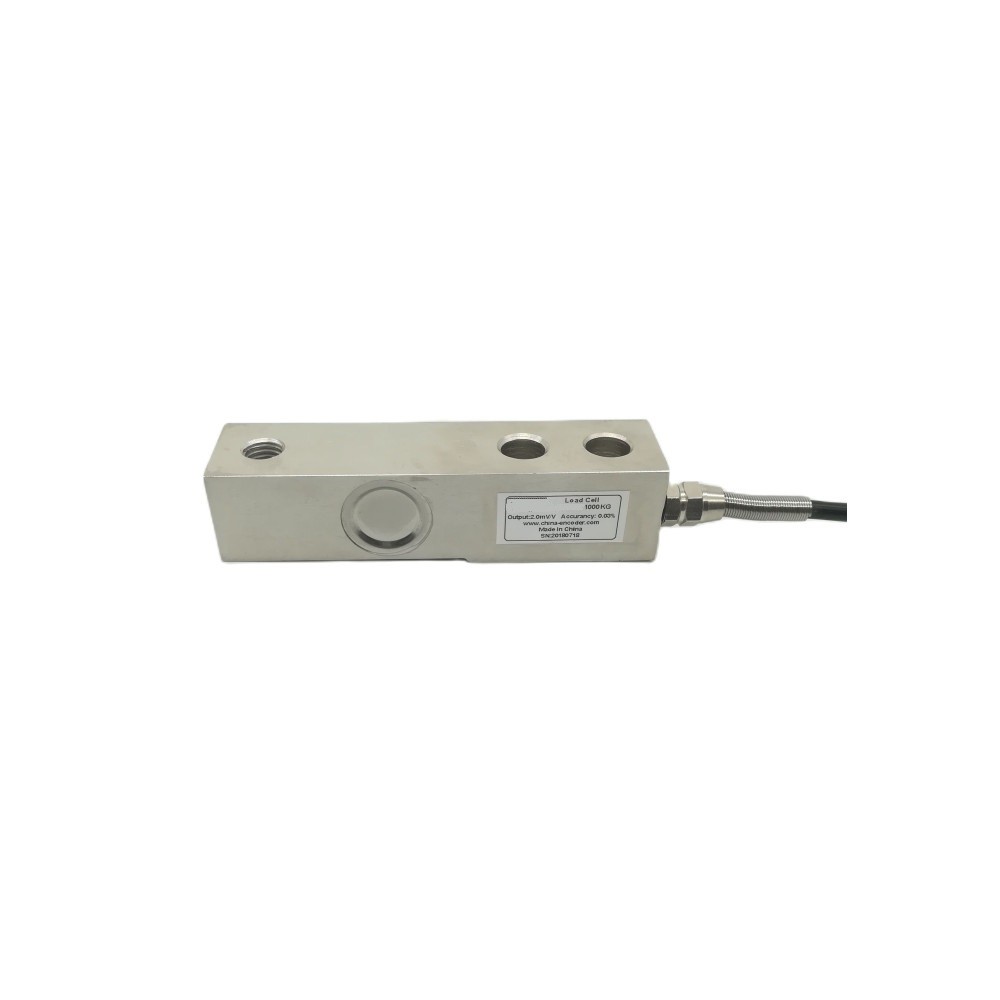

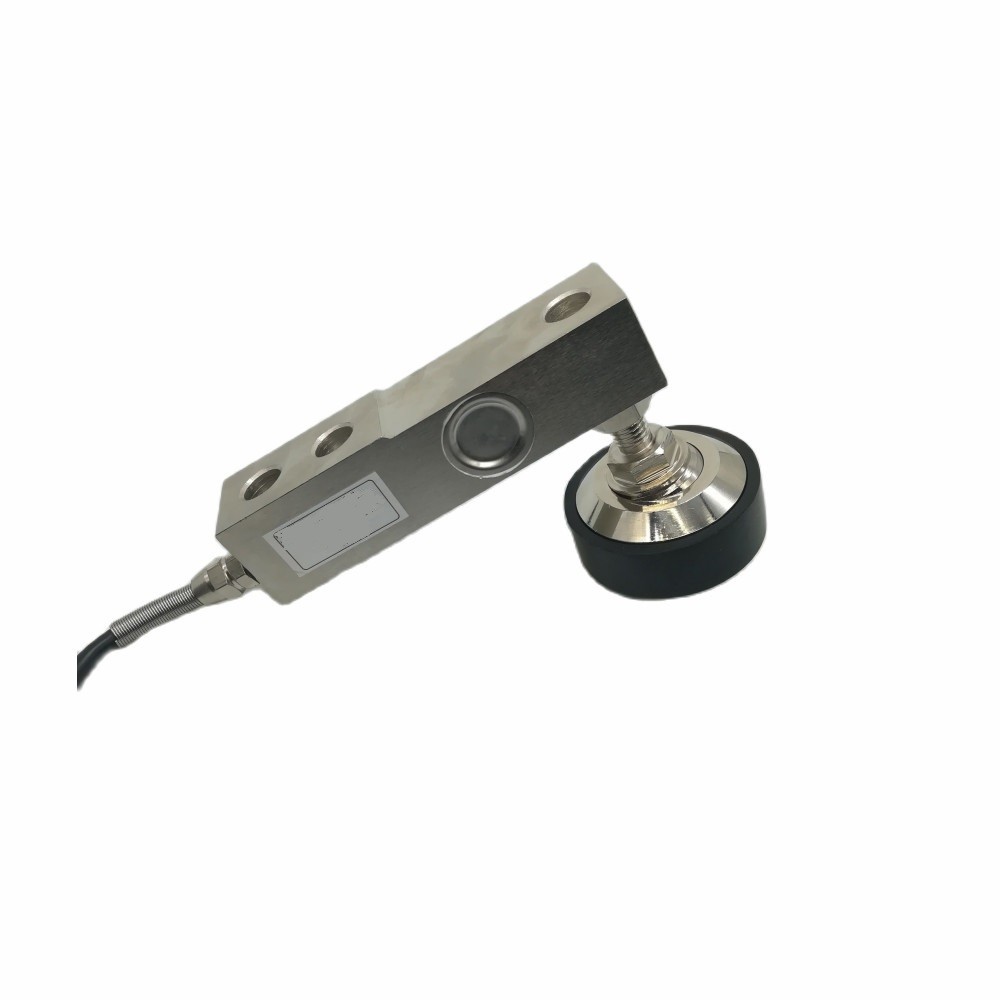

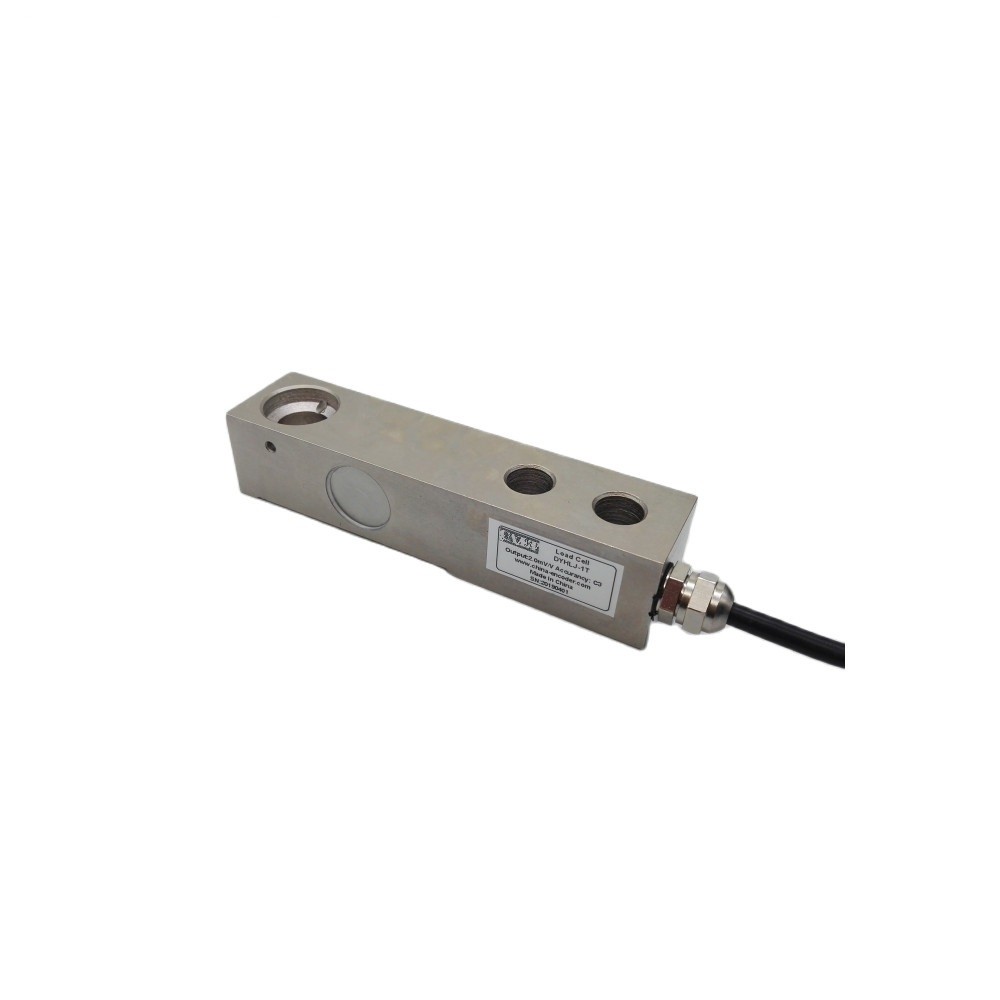

एकल कतरनी बीम लोड सेल
मॉडल:एसडी-03
क्षमताः100 किलोग्राम से 10,000 किलोग्राम
विशेषताएं:
एकल कतरनी बीम लोड सेल, झुकने बीम लोड सेल.
क्षमता सीमा 100 किलोग्राम से 10,000 किलोग्राम तक है।
सामग्रीः मिश्र धातु इस्पात या स्टेनलेस स्टील, उच्च गुणवत्ता, उच्च सटीकता ओआईएमएल मानक, कम लागत,
लेजर सील, IP68 तक जल प्रतिरोधी, संक्षारण विरोधी।
आवेदनःफर्श के तराजू, प्लेटफार्म तराजू, तौल पुल और अन्य तौल उपकरण।
आयाम: ((मिमी)
| क्षमता | L | L1 | L2 | L3 | L4 | d | बी | एम |
| 1~4 किलोबॉट 0.5~2 टन 5KSE |
130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | एम16एक्स2 M12X1.75 1/2-20UNF |
| 5~10 किलोबॉट 2.5~5 टन | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 3/4-16UNF |
| 20 ((klb) 10 ((t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 1-12 यूएनएफ |
| विनिर्देश: | |||
| परिशुद्धता: | C3 | ||
| संयुक्त त्रुटिः | ±0.02 | ||
| नामित आउटपुटः | 2mv / 3mv/v±0003 | ||
| सनकी ((% F.S/30min): | ±0.02 | ||
| गैर-रैखिकता ((%F.S) | ±0.02 | ||
| हाइस्टेरिसिसः ((% F.S) | ±0.02 | ||
| शून्य शेष राशि ((% F.S): | ± 10 | ||
| इनपुट प्रतिरोधः | 350±5 | ||
| आउटपुट प्रतिरोधः | 350±5 | ||
| इन्सुलेशन प्रतिरोधः | ≥5000 ((100 वीडीसी) | ||
| स्पैन पर तापमान प्रभाव ((%F.S/10°C): | ±0.017 | ||
| शून्य पर तापमान प्रभाव ((%F.S/10°C): | ±0.02 | ||
| तापमान श्रेणी का प्रयोग करें ((°C): | -20+55 | ||
| उत्तेजना वोल्टेज ((V): | ९१२ ((DC) | ||
| सुरक्षा अधिभार (%F.S) | 150% | ||
| अंतिम अधिभार (%F.S) | 200% | ||
| रक्षा ग्रेड | IP68 | ||
| केबल की लंबाईः | 3 मीटर -10 मीटर | ||
| तार कनेक्शन विधि | |||
| RED=EXC+ | काली=EXC- | GREEN=सिग्नल+ | WHITE=सिग्नल- |
