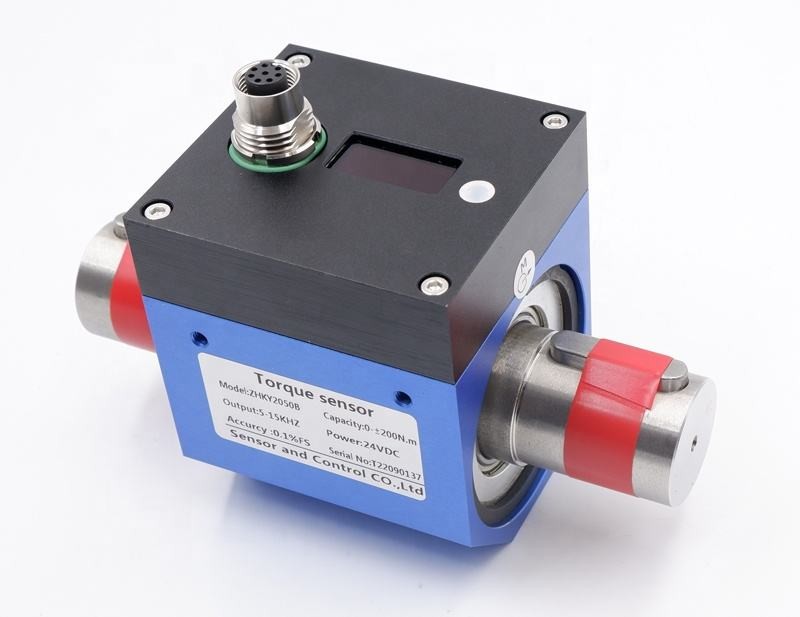

मॉडल: डीटीएस-02
विशेषताएं:
1, टॉर्क सेंसर में उच्च परिशुद्धता और स्थिर प्रदर्शन के साथ तनाव गेज और एकीकृत सर्किट होता है।
2, उत्कृष्ट दीर्घकालिक स्थिरता के साथ
3, दोनों छोरों पर कुंजी कनेक्शन के साथ
4, एनसंपर्क पर प्रकार, कोई पहनने, 8000RPM की उच्चतम गति
तकनीकी विनिर्देश:
| मैंनिडेक्स | पैरामीटर विनिर्देश |
| कैपेसिटी Rआंगन | 3,5,10,20,30,50,100Nm (वैकल्पिक) |
| विद्युत आपूर्ति वोल्टेज |
± 15V DC (आवृत्ति संकेत आउटपुट), 24V DC (वोल्टेज या वर्तमान संकेत आउटपुट) |
| टोक़ संकेत | 5~15Khz (12V का आयाम, 0.0.10kHz), 4~20mA, 1~5V, 0-10V (वैकल्पिक) |
| आरगति का पहिया | 0~1000,3000,6000,8000 आरपीएम |
| सटीकता | ±0.25%, ±0.5% |
| वर्ष की स्थिरता | 0.25% / वर्ष |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ ((100VDC) |
| परिवेश का तापमान | -20~60°C |
| सापेक्ष आर्द्रता | ०% ९०% आरएच |
| अतिभार क्षमता | 150% |
| आवृत्ति प्रतिक्रिया | 1ms |
आयामः मिमी
कुंजी खांचे का आयामः LxDxW 22x3.5x6mm
1, आवेदन क्षेत्र
डीटीएस श्रृंखला गतिशील टोक़ सेंसर टोक़ और यांत्रिक बिजली की खपत के लिए एक सटीक माप उपकरण है।
1.1 विद्युत मोटर, इंजन मोटर, आंतरिक दहन इंजन और अन्य घूर्णी उपकरण.
1.2 फैन, पानी का पंप, टॉर्क कुंजी
1.3 ट्रेन, ऑटोमोबाइल, ट्रैक्टर, विमान, जहाज, खनन मशीन
1.4 जल पुनर्चक्रण प्रणाली
1.5 विस्कोमीटर
1.6 प्रसंस्करण उद्योग
2, स्थापना की आवश्यकता
2.1 ऊर्ध्वाधर और क्षैतिज दोनों प्रकार की स्थापना के लिए उपयुक्त
2.2 अत्यधिक कंपन से बचने के लिए सभी लोडिंग उपकरण, टोक़ सेंसर, पावर उपकरण को ठोस प्लेटफॉर्म पर स्थापित किया जाना चाहिए। अन्यथा यह अस्थिर रीडिंग का कारण बन सकता है,सटीकता को कम या यहां तक कि क्षति टोक़ सेंसर.
2.3 लोचदार पिन युग्मन का प्रयोग करें
2.4 टोक़ सेंसर के मध्य भाग को स्थिर करने के लिए लचीली स्थिरता की सिफारिश की जाती है। कठोर स्थिरता लागू न करें।
2.5 लोडिंग उपकरण, टोक़ सेंसर, पावर उपकरण की एकाग्रता सहिष्णुता Φ0.05 मिमी से कम होनी चाहिए.
3, स्थापना चरण
3.1 शाफ्ट कनेक्शन के प्रकार और टोक़ सेंसर की लंबाई के आधार पर पावर उपकरण और लोडिंग उपकरण के बीच की दूरी की पुष्टि करें।अक्ष रेखा (शक्ति और लोडिंग उपकरण) और डेटम विमान के बीच अंतर समायोजित करें, सुनिश्चित करें कि उनके बीच समाक्षीयता कम हैΦ0.03 मिमी, फिर शक्ति और लोडिंग उपकरण को डेटम विमान पर तय करें।
3.2 प्रत्येक शाफ्ट पर युग्मन स्थापित करें
3.3 टॉर्क सेंसर और डेटम प्लेन के बीच की दूरी को समायोजित करें, सुनिश्चित करें कि उनके एक्सल लाइन और पावर एंड लोडिंग उपकरण की एक्सल लाइन के बीच कोएक्सियालिटी Φ0.03mm से कम है।फिर डेटा विमान पर टोक़ सेंसर फिक्स.
3.4 युग्मन को ठीक करें, स्थापना पूरी हो गई है.
4, सामान्य स्थापना के तरीके
4.1 जब गति 300 आरपीएम से कम हो, घडी के दिशा में और घडी के विपरीत घूमने की कोई आवृत्ति न हो, तो किसी लचीली वस्तु का उपयोग टॉर्क सेंसर से जुड़ने और उसे घूमने से रोकने के लिए किया जा सकता है.
4.2 जब गति 300 आरपीएम से अधिक हो, घड़ी के संकेत के साथ और घड़ी के संकेत के विपरीत घूर्णन के साथ, टॉर्क सेंसर के सामने और पीछे दोनों पर फिक्सिंग प्लेट आवश्यक है।जोड़ें 2-3 मिमी सिलिकॉन रबर के बीच में टोक़ सेंसर और फिक्सिंग बोर्ड के साथ 15%-20% संपीड़न राशि यह कठोर कनेक्शन बनने से रोकने के लिए.
