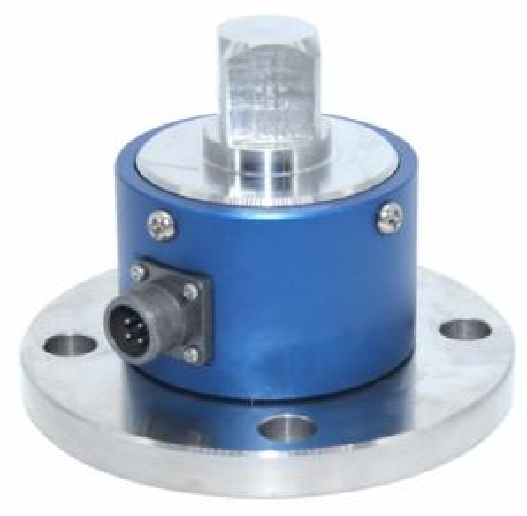

मॉडल:ZNJ-103
विशेषताएं:
1यह सर्किट के साथ एकीकृत प्रतिरोध तनाव गेज को लागू करता है जो सटीक, स्थिर और बड़ी माप सीमा का है।
2मध्यम क्षमता का स्थैतिक माप, स्थापित करना आसान है।
3एक छोर कुंजी (या बाहरी वर्ग कुंजी) जोड़ से समाप्त होता है, दूसरा छोर फ्लैंग्ड जोड़ से समाप्त होता है।
आवेदनः
आयाम: मिमी
विनिर्देशः
| पैरामीटर | विनिर्देश |
| क्षमता | 0~20,50,100,200,300,500,1000 एनएम |
| नामित आउटपुट | 1.5+10% mV/V |
| शून्य शेष राशि | ± 1% एफएस |
| गैर रैखिकता | +0.1-0.3% एफएस |
| हिस्टेरिसिस | ±0.05%F.S |
| पुनरावृत्ति | 0.05% एफ.एस. |
| क्रिकर | 00.03% एफ.एस./30 मिनट |
| आउटपुट पर टैम्प प्रभाव | 0.03% एफ.एस./10°C |
| शून्य पर तापमान प्रभाव | 0.03% एफएस/10°C |
| इनपुट प्रतिबाधा | 350/750±10Ω |
| आउटपुट प्रतिबाधा | 350/700±50Ω |
| प्रतिक्रियाओं की आवृत्ति | 100μS |
| इन्सुलेशन | ≥5000MΩ/100V |
| उत्तेजना की सिफारिश | 10V ((DC) |
| मुआवजा दी गई तापमान सीमा | -10 ~ 60°C |
| ऑपरेशन तापमान रेंज | -20 ~ 65°C |
| सुरक्षित अतिभार | 150% एफ.एस. |
| अंतिम अतिभार | 200% एफ.एस. |
| केबल का आकार | φ5.2 x 3 मीटर |
| केबल रंग कोड | इनपुट लाल ((+), काला ((-) आउटपुट हरा ((+), सफेद ((-) |
| सामग्री | स्टेनलेस स्टील/मिश्र धातु स्टील |
