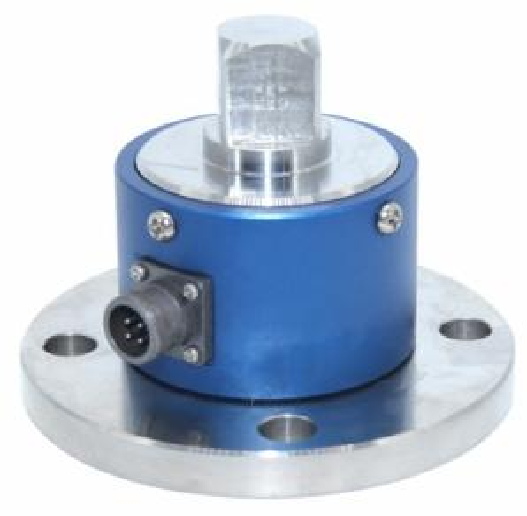

मॉडल:ZNJ-103
विशेषताएँ:
1. यह सर्किट के साथ एकीकृत प्रतिरोध स्ट्रेन गेज लागू करता है जो सटीक, स्थिर और बड़े मापने की सीमा का है।
2. मध्य क्षमता स्थैतिक माप, स्थापित करने में आसान।
3. एक छोर पर कुंजी (या बाहरी वर्ग कुंजी) जोड़, दूसरा छोर फ्लैंज्ड जोड़ के साथ।
अनुप्रयोग:
आयाम: मिमी
विशिष्टता:
| पैरामीटर | विशिष्टता |
| क्षमता | 0~20,50,100,200,300,500,1000Nm |
| रेटेड आउटपुट | 1.5+10% mV/V |
| शून्य संतुलन | ±1%FS |
| गैर-रैखिकता | +0.1-0.3%FS |
| हिस्टैरिसीस | ±0.05%F.S |
| दोहराव | 0.05%F.S |
| क्रिप | 0.03%F.S/30min |
| आउटपुट पर टैंप इफेक्ट | 0.03%F.S/10℃ |
| शून्य पर तापमान प्रभाव | 0.03%FS/10℃ |
| इनपुट प्रतिबाधा | 350/750±10Ω |
| आउटपुट प्रतिबाधा | 350/700±50Ω |
| रसपोनस फ्रिक्वेंसी | 100μS |
| इन्सुलेशन | ≥5000MΩ/100V |
| अनुशंसित उत्तेजना | 10V(DC) |
| मुआवजा तापमान रेंज | -10 ~ 60℃ |
| ऑपरेशन तापमान रेंज | -20 ~ 65℃ |
| सुरक्षित अधिभार | 150%F.S |
| अंतिम अधिभार | 200%F.S |
| केबल का आकार | φ5.2 x 3 m |
| केबल रंग कोड | इनपुट लाल (+), काला (-) आउटपुट हरा (+), सफेद (-) |
| सामग्री | स्टेनलेस स्टील/मिश्र धातु इस्पात |
