हमारे फोइल तनाव मापकों को उच्च परिशुद्धता और संवेदनशीलता के साथ सूक्ष्म दबाव परिवर्तनों को सटीक रूप से मापने के लिए डिज़ाइन किया गया है।रैखिक तनाव गेज उच्च गुणवत्ता वाली सामग्री से बने हैं दीर्घकालिक स्थिरता और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए.

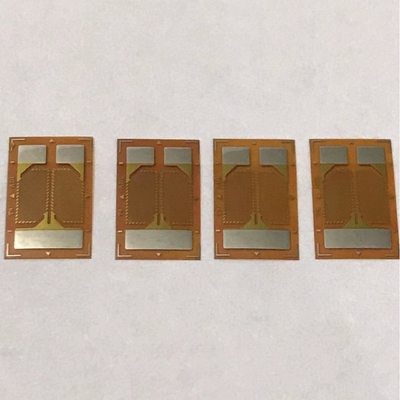

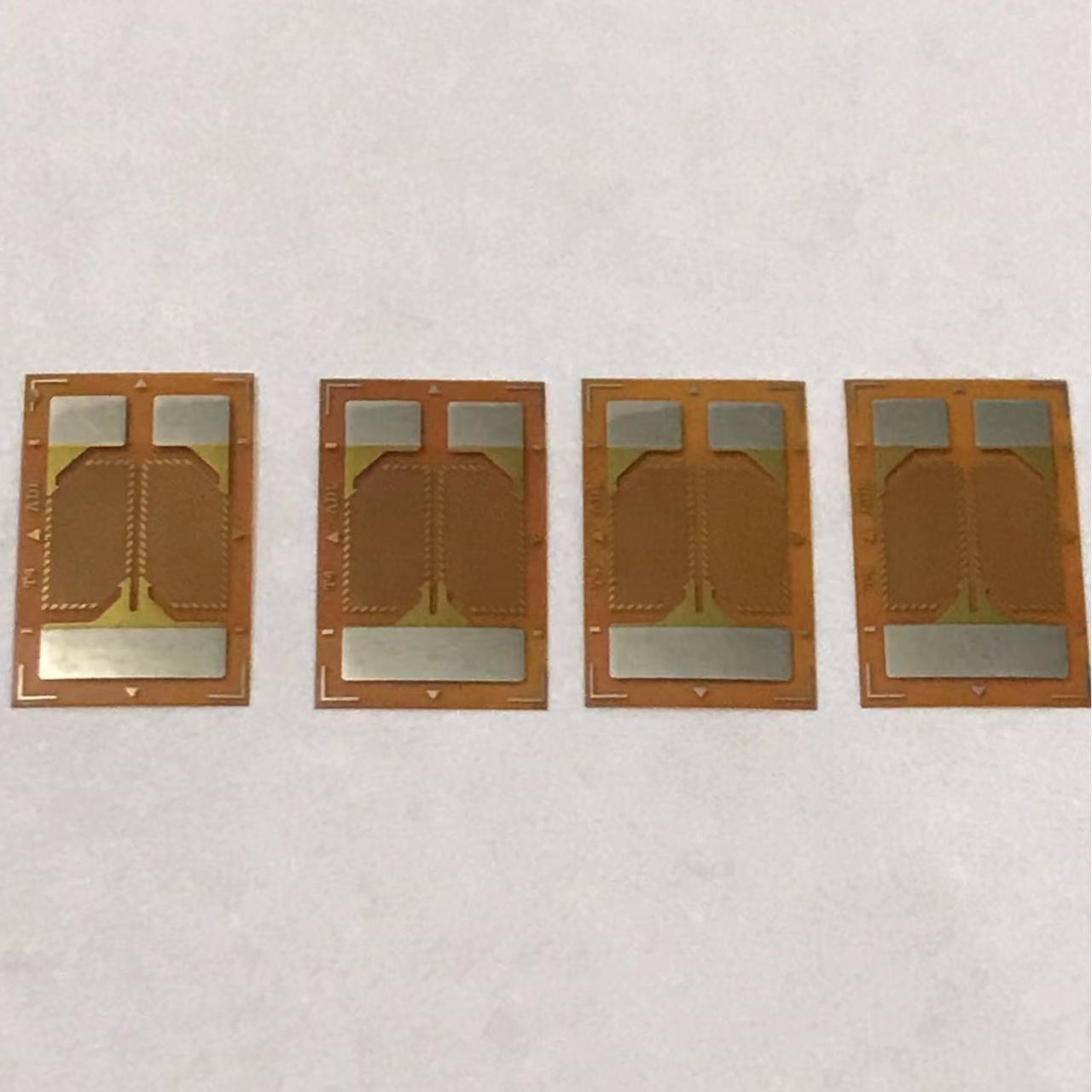

ईबी-ए सीरीज फोइल स्ट्रेन गेज एक हाफ ब्रिज स्ट्रेन गेज है जो विभिन्न लोड सेल सेंसर अनुप्रयोगों में उपयोग के लिए उपयुक्त है।यह सूक्ष्म दबाव सेंसर कठोर वातावरण और चरम परिस्थितियों में उपयोग के लिए एकदम सही है.
हमारे फोइल स्ट्रेन गेज उत्पाद की प्रमुख विशेषताओं में से एक इसका ±0.05% फुल स्केल का हाइस्टेरिसिस है। यह सुनिश्चित करता है कि माइक्रो प्रेशर सेंसर हर बार सटीक और विश्वसनीय परिणाम प्रदान करता है,लोड सेल सेंसर अनुप्रयोगों के लिए यह एक लोकप्रिय विकल्प बना.
चाहे आप प्रयोगशाला परीक्षण या औद्योगिक अनुप्रयोगों के लिए एक माइक्रो दबाव सेंसर की जरूरत है, हमारे पन्नी तनाव गेज उत्पाद एक बहुमुखी और विश्वसनीय विकल्प है। इसकी उच्च परिशुद्धता, संवेदनशीलता,और दीर्घकालिक स्थिरता, आप हमारे रैखिक तनाव मापकों पर भरोसा कर सकते हैं कि वे हर बार सटीक परिणाम देंगे।
अर्ध-ब्रिज तनाव गेज, जो एक प्रकार के पन्नी तनाव गेज हैं, या तो फेनोलिक अल्डेहाइड, पॉलीमाइड, या एपॉक्सी की वाहक सामग्री के साथ बने होते हैं।ये सामग्री उत्कृष्ट लचीलापन और स्थायित्व प्रदान करती हैं-20 ̊ + 80 °C के परिचालन तापमान रेंज से यह सुनिश्चित होता है कि तनाव मापकों का उपयोग विभिन्न प्रकार के वातावरण में किया जा सके।
पन्नी तनाव मापकों की एचए श्रृंखला विभिन्न अनुप्रयोगों में उपयोग के लिए आदर्श है। उनका उपयोग औद्योगिक तराजू, बल माप उपकरण और टोक़ सेंसर के निर्माण में किया जा सकता है।वे ऑटोमोबाइल उद्योग में उपयोग के लिए भी उपयुक्त हैं, जहां उनका उपयोग वाहन के विभिन्न घटकों पर लगाए गए बल को मापने के लिए किया जा सकता है।
इन तनाव मापकों के अन्य अनुप्रयोगों में एयरोस्पेस उद्योग में उपयोग शामिल हैं, जहां उनका उपयोग विमान के पंखों पर तनाव को मापने के लिए किया जा सकता है, साथ ही चिकित्सा उद्योग में भी।जहां इनका उपयोग कृत्रिम अंगों पर प्रयुक्त बल को मापने के लिए किया जा सकता है.
टॉप सेंसर की एचए श्रृंखला के फोइल स्ट्रेन गेज की बहुमुखी प्रतिभा और सटीकता उन्हें लोड सेल सेंसर के निर्माण में एक आवश्यक घटक बनाती है।बल में परिवर्तन को सटीक रूप से मापने की उनकी क्षमता, वजन और दबाव उन्हें उद्योगों और अनुप्रयोगों की एक विस्तृत विविधता में उपयोग के लिए आदर्श बनाते हैं।
इस गेज में 0.003 से 0.007 मिमी के मिश्र धातु पन्नी का उपयोग किया जाता है
इसका गेज बैकअप 0.03 मिमी की मोटाई के एपॉक्सी राल से बना है जो उत्कृष्ट विद्युत इन्सुलेशन, प्रदर्शन प्रदर्शित करता है।
पृष्ठभूमि वस्तु के भेद के लिए रंग कोडित है
स्व-तापमान मुआवजे के लिए नमूना सामग्री।
परिचालन तापमान -20°+80°C, तापमान मुआवजा सीमा +10°+80°C
| मॉडल | ग्रिड का आकार (मिमी) |
आधार का आकार (मिमी) | ग्रिड दूरी (मिमी) |
| BF ((BA/BE) 350-2HA | 2.0×3.7 | 9.0×5.6 | / |
| BF ((BA/BE) 350-3HA | 2.8x5.5 | 9.7×67 | / |
| BF ((BA/BE) 350-4HA | 3.7×64 | 8.5×74 | / |
| BF ((BA/BE) 650-3HA | 2.8×47 | 8.8x5.7 | / |
| BF ((BA/BE) 1000-3HA | 2.8x5.5 | 9.7×67 | / |
| BF ((BA/BE) 1000-4HA | 3.8×64 | 8.5×74 | / |
| आधार सामग्री | फेनोलिक एपोक्सी | ||
|
मेसूअंगूठी ग्रिड सामग्री |
निरंतरएक |
||
|
प्रतिरोध |
मानक मूल्य की त्रुटि |
ओ |
350±10Ω |
| औसत मूल्य का विचलन | ओ | ≤0.5Ω | |
|
उपयोग का तापमान |
/ |
(-30°C- +80°C) |
|
|
संवेदनशीलता(गेज कारक) |
/ |
2.0± 1% |
|
|
अधिकतम वीआरएमएस (अधिकतम अनुमत ब्रिज एनर्जी वोल्टेज) |
/ |
8 वोल्ट
|
|
|
ताप आउटपुट |
कोeफिकट |
um/m/°C |
≤2 |
|
औसत फैलाव |
±एमएम/एम |
≤30 |
|
| कमरे के तापमान पर इन्सुलेशन प्रतिरोध | एमओ | 10000 | |
| कमरे का तापमान तनाव अंतिम(तनाव सीमा) | um/m | 20000 | |
|
यांत्रिक हाइस्टेरिसिस |
um/m |
1.2 |
|
|
थकान जीवन |
/ |
≥107 |
|
|
क्रिक कोड |
मिश्र धातु/स्टेनलेस स्टील |
||
