सिंगल पॉइंट लोड सेल क्षमता 100kg 500kg 1000kg 2000kg 5000kg 10000kg

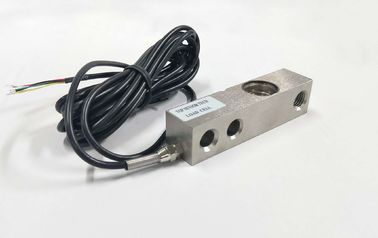

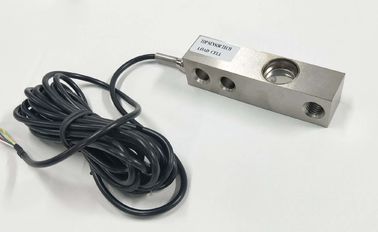

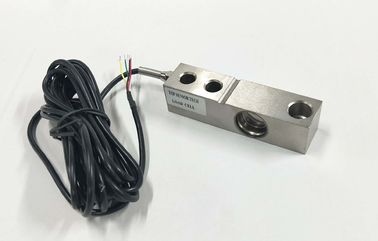

सिंगल शीयर बीम लोड सेल
नमूना:एसडी-03ए
क्षमता:0.2-10t / 0.5-20Klb
विशेषताएं:
मिश्र धातु इस्पात संरचना;वेल्ड सीलिंग IP67
अनुप्रयोग:
इलेक्ट्रॉनिक प्लेटफॉर्म स्केल, वाहन स्केल, रेलरोड स्केल इत्यादि
आयाम:
| क्षमता | ली | एल1 | एल2 | एल3 | एल4 | डी | बी | एम |
| 0.5 ~ 2 (टी) | 130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M12X1.75 या |
| 5 ~ 10 (केएलबी) 2.5 ~ 5 (टी) | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 3/4-16UNF |
| 15,20 (केएलबी) 7.5,10 (टी) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | एम24x2 |
प्रेसिजन: 0.02% एफएस | इन्सुलेशन प्रतिरोध: ≥5000MΩ (100VDC) |
रेटेड आउटपुट: 2±0.003 एमवी/वी या 3एमवी/वी | उत्तेजना वोल्टेज: 9 ~ 12VDC |
गैर-रैखिकता: 0.03% एफएस | मुआवजा अस्थायी। रेंज: -10 ~ + 40 ℃ |
हिस्टैरिसीस: 0.03% एफएस | अस्थायी का प्रयोग करें। रेंज: -20 ~ + 55 ℃ |
दोहराएँ: 0.02% एफएस | शून्य पर अस्थायी प्रभाव: 0.03FS / 10 ℃ |
रेंगना: 0.02% एफएस / 10 मिनट | अवधि पर अस्थायी प्रभाव: 0.02FS / 10 ℃; |
शून्य शेष: ± 1% एफएस | सुरक्षित अधिभार: 120% |
इनपुट प्रतिरोध: 350±5Ω | अंतिम अधिभार: 150% |
आउटपुट प्रतिरोध: 350 ± 3Ω | डिफेंड ग्रेड: IP68 |
केबल की लंबाई: 3 मीटर, 5 मीटर या अनुरोध पर | |
| तार कनेक्शन | |
