सामग्री: | अलॉय स्टील | क्षमता: | 500-20,000 किग्रा |
---|---|---|---|
उत्पादन: | 3एमवी/वी | शुद्धता: | सी 3 |
केबल लंबाई: | 3-10 मीटर | आवेदन: | वजनी औद्योगिक |
हाई लाइट: | शीयर बीम टाइप लोड सेल,बीम टाइप लोड सेल,सिंगल एंडेड शीयर बीम लोड सेल |

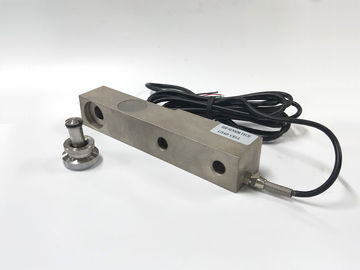

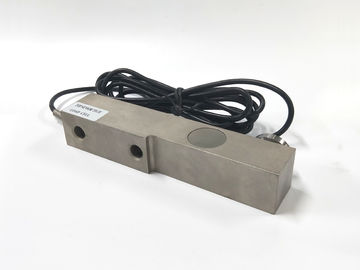

एकल कतरनी बीम लोड सेल मॉडल: SD-01 क्षमता: 100 kg-20,000 kg एनोड किए गए। मानक बढ़ते
विशेषताएं:
सिंगल शीयर बीम लोड सेल, क्षमता 500 किग्रा से 20,000 किग्रा
मिश्र धातु इस्पात सामग्री या स्टेनलेस स्टील, अच्छी गुणवत्ता, उच्च सटीकता और कम लागत
गोंद सील, सतह anodized। मानक बढ़ते।
आवेदन: फर्श तराजू, मंच तराजू, वजन पुल आदि
आयाम: (मिमी)
रेटेड लोड (किलो) | एल | एल 1 | एल 2 | L3 | L4 | डी | डी 1 | डी 2 | एच | एच 1 | एच 2 | बी |
500--3000 | 203 | 95 | 22 | 98 | 64 | 13 | 16 | 32 | 43 | 37 | 30 | 37 |
5000-8000 | 235 | 110 | 22 | 124 | 66 | 21 | 22 | 38 | 52 | 48 | 30 | 48 |
10000 | 279 | 133 | 32 | 140 | 82 | 28 | 32 | 48 | 67 | 60 | 20 | 60 |
20000 | 318 | 153 | 38 | 159 | 89 | 34 | 38 | 54 | 82 | 70 | 24 | 70 |
लोड सेल विनिर्देशों: | |||
एक्यूरेसी क्लास: | सी 3 | ||
मूल्यांकित उत्पादन: | 3mV / ± 0.003 वी | ||
गैर linearity (% एफएस): | ± 0.02 | ||
शून्य संतुलन (% FS): | ± 1.0 | ||
इनपुट प्रतिरोध: | 350 ± 5 | ||
आउटपुट प्रतिरोध: | 350 ± 5 | ||
इन्सुलेशन प्रतिरोध: | ≥5000 (100VDC) | ||
अस्थायी। अवधि पर प्रभाव (% FS / 10 ℃): | ± 0.017 | ||
अस्थायी। शून्य पर प्रभाव (% FS / 10 ℃): | ± 0.02 | ||
संचालन तापमान। रेंज (℃): | -20 ~ 55 | ||
उत्तेजना वोल्टेज (वी): | 9 ~ 12 (डीसी) | ||
सुरक्षा अधिभार (% FS) | 150% | ||
ब्रेकिंग अधिभार (% FS) | 200% | ||
सुरक्षा का स्तर: | IP67 | ||
तार की लम्बाई: | 3 मीटर -10 मीटर | ||
तार कनेक्शन विधि
|
