फोइल स्ट्रेन गेज को उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित करने के लिए डिज़ाइन किया गया है। यह इसे एक बहुमुखी उत्पाद बनाता है जिसका उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जा सकता है।यह आम तौर पर मोटर वाहन में प्रयोग किया जाता है, एयरोस्पेस और निर्माण उद्योगों के लिए बाहरी ताकतों के कारण किसी वस्तु के तनाव को मापने के लिए।
फोइल स्ट्रेन गेज का कार्य विद्युत प्रतिरोध में परिवर्तन को मापने से होता है जो जब किसी सामग्री को तनाव से गुजरता है।यह ऐसा एक धातु पन्नी का उपयोग कर करता है जो वाहक सामग्री से जुड़ा होता हैजब सामग्री तनाव से ग्रस्त होती है, तो धातु की पन्नी भी तनाव से ग्रस्त होती है जिससे इसके विद्युत प्रतिरोध में परिवर्तन होता है।प्रतिरोध में यह परिवर्तन तब गेज द्वारा मापा जाता है और तनाव माप में परिवर्तित किया जाता है.
फोइल स्ट्रेन गेज में 0-1000 माइक्रोस्ट्रेन की माप सीमा होती है जो इसे छोटी मात्रा में तनाव को मापने के लिए उपयुक्त बनाता है।यह उच्च सटीकता भी है जो इसे उन अनुप्रयोगों में उपयोग के लिए आदर्श बनाता है जहां सटीकता महत्वपूर्ण है.
हाफ ब्रिज स्ट्रेन गेज का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां केवल एक अक्ष के तनाव को मापने की आवश्यकता होती है।वे बीम और स्तंभों जैसी सामग्री में होने वाले तनाव को मापने के लिए आदर्श हैंफोइल स्ट्रेन गेज एक प्रकार का हाफ ब्रिज स्ट्रेन गेज है जिसका प्रयोग करना आसान है और सटीक माप प्रदान करता है।
निष्कर्ष के रूप में, फोइल स्ट्रेन गेजर एक अत्यधिक बहुमुखी उत्पाद है जिसे उपयोगकर्ता की जरूरतों के अनुरूप अनुकूलित किया जा सकता है। यह आकार में छोटा है, अत्यधिक सटीक है,और विभिन्न उद्योगों में इस्तेमाल किया जा सकता हैहाफ ब्रिज स्ट्रेन गेज का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां केवल एक अक्ष के तनाव को मापने की आवश्यकता होती है, और फोइल स्ट्रेन गेज इस प्रकार के गेज का एक उत्कृष्ट उदाहरण है।
| तकनीकी मापदंड | मूल्य |
|---|---|
| प्रयोग | लोड सेल सेंसर |
| माप सीमा | 0-1000 माइक्रोस्ट्रेन |
| आयाम | 5 मिमी X 5 मिमी |
| सामग्री | स्टील या मिश्र धातु एल्यूमीनियम |
| विशेषता | सूक्ष्म दबाव सेंसर |
| परिचालन तापमान | -20 ̊+80°C |
| हिस्टेरिसिस | ±0.05% पूर्ण पैमाने |
| स्ट्रेन गेज का प्रकार | एकल तत्व |
| वाहक सामग्री | फेनोलिक अल्डिहाइड/पोलीमाइड/इपॉक्सी |
| सेवा | कस्टम |
| तनाव माप | आधा पुल तनाव माप |

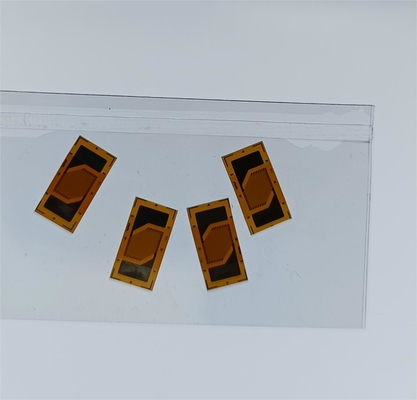

टॉप सेंसर के फोइल स्ट्रेन गेज का बीएफ मॉडल उच्च गुणवत्ता वाले स्टील या मिश्र धातु एल्यूमीनियम से बने एकल तत्व स्ट्रेन गेज है। सिलिकॉन तत्व 4.7×0.22×0 है।02, सटीक और विश्वसनीय रीडिंग सुनिश्चित करता है।
इस उत्पाद के मुख्य अनुप्रयोगों में से एक वजन और बल माप के लिए उपयोग किए जाने वाले भार कोशिकाओं में है।शीर्ष सेंसर के पन्नी तनाव गेज भार सेल पर वजन या बल इसे लागू की वजह से तनाव को मापने के लिए इस्तेमाल किया जा सकता.
बीएफ मॉडल अन्य प्रकार के टेनगेज अनुप्रयोगों में उपयोग के लिए भी उपयुक्त है। इसका उपयोग पूर्ण ब्रिज टेनगेज कॉन्फ़िगरेशन में किया जा सकता है,इसे दबाव सेंसर और टोक़ सेंसर जैसे अनुप्रयोगों के लिए आदर्श बनाता है.
टॉप सेंसर अपने फोइल स्ट्रेन गेज के लिए कस्टम सेवाएं प्रदान करता है, जिससे विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित समाधान की अनुमति मिलती है।
बीएफ मॉडल का निर्माण चीन में किया जाता है, जिससे किफायती मूल्य पर उच्च गुणवत्ता वाले उत्पादन मानक सुनिश्चित होते हैं।
कुल मिलाकर, टॉप सेंसर के बीएफ फोइल स्ट्रेन गेज लोड सेल से लेकर दबाव सेंसर और उससे आगे के विभिन्न प्रकार के स्ट्रेन गेज अनुप्रयोगों के लिए एक बहुमुखी और विश्वसनीय समाधान हैं।
